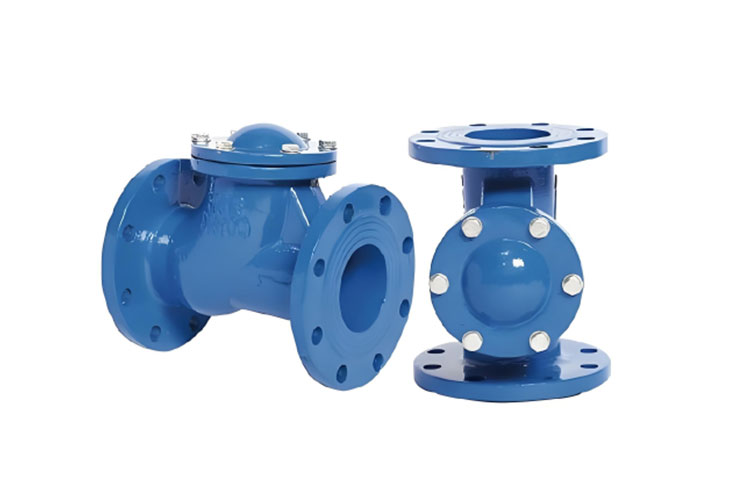

شیر چک توپ مخصوص نیروگاه

چک دریچه های توپی مخصوص ایستگاه های برق، شیرهای غیر برگشتی هستند که مخصوص سیستم های نیروگاه حرارتی و هسته ای طراحی شده اند. آنها برای محیط های با دمای بالا و فشار بالا مانند بخار و آب تغذیه در نظر گرفته شده اند. این شیرها با داشتن یک دیسک توپی شکل و ساختار سنگین، بر فشار خطی تکیه می کنند تا دیسک را به سمت باز و بسته شدن خودکار هدایت کنند. آنها مزایای اصلی آب بندی قابل اعتماد، مقاومت در برابر ضربه قوی و تحمل دما و فشار بالا را فراهم می کنند و به طور موثر از جریان معکوس که می تواند به تجهیزات حیاتی مانند بویلرها و پمپ ها آسیب برساند، جلوگیری می کند و در نتیجه عملکرد ایمن و پایدار سیستم های نیروگاه را تضمین می کند.

طراحی سازه برای شرایط سخت نیروگاه ها طراحی شده است. بدنه شیر از مواد با مقاومت بالا مانند فولاد آلیاژی کروم-مولیبدن WC6/WC9 یا فولاد مقاوم در برابر حرارت P91/P92 ساخته شده است. این دستگاه از طریق آهنگری انتگرال، با ضخامت دیواره طراحی شده بر اساس استانداردهای ASME B16.34 و GB/T 12224 تولید می شود که در برابر شوک حرارتی و تغییر شکل استرس تحت دما و فشار بالا مقاومت می کند. دیسک توپی شکل از فولاد ضد زنگ آستنیتی به صورت جامد ساخته شده و برای افزایش پایداری در دمای بالا با محلول درمان شده است. سطح آب بندی با Stellite 6 یا آلیاژهای سخت بر پایه کبالت (سختی ≥ HRC 58) جوش داده شده است که مقاومت در برابر سایش عالی و مقاومت در برابر اکسیداسیون در دمای بالا را ارائه می دهد.

نشیمنگاه سوپاپ از یک ساختار فلزی آب بندی سخت همراه با مکانیزم پیش بارگذاری فنر استفاده می کند که به طور خودکار انبساط حرارتی و سایش را در دماهای بالا جبران می کند و عملکرد نشتی مطابق با ANSI B16.104 کلاس V را به دست می آورد. دستگاه های میرایی داخلی و طراحی مسیر جریان جریان به طور قابل توجهی چکش آب را کاهش می دهد. ساقه از فولاد ساختاری آلیاژی 25Cr2MoV، کوئنچ، تمپر شده و نیترید شده ساخته شده است و همراه با بسته بندی گرافیت انعطاف پذیر، نشت صفر را در دمای بالا و فشار بالا تضمین می کند.

پارامترهای فنی کلیدی شامل اندازه‌های اسمی از DN25 تا DN800 (1"-32")، رتبه‌بندی فشار از PN16 تا PN420 (کلاس 150 تا 2500 LB) و محدوده دمای عملیاتی 200 درجه سانتی‌گراد تا 650 درجه سانتی‌گراد است. مدل های با دمای بالا ساخته شده از آلیاژهای اینکونل می توانند دمای شدید تا 800 درجه سانتی گراد را تحمل کنند. انواع اتصالات شامل انتهای فلنجی (مطابق با ASME B16.5 و GB/T 9113) و انتهای جوشی لب به لب است که شیر را برای سیستم های لوله کشی نیروگاه مناسب می کند. تولید و آزمایش کاملاً از استانداردهایی مانند API 598، DL/T 992 (استاندارد شیر نیروگاه) و GB/T 12224 پیروی می‌کند، از جمله آزمایش‌های فشار در دمای بالا، آزمایش‌های عملکرد آب‌بندی و بررسی‌های غیر مخرب (UT/RT).

از نظر عملکرد، شیر سه مزیت عمده دارد. اول، مقاومت عالی در برابر دما و فشار را فراهم می کند: مواد و طراحی ساختاری برای بخار با دمای بالا و فشار بالا و آب تغذیه مناسب است و عملکرد طولانی مدت بدون تغییر شکل را تضمین می کند. دوم، باز و بسته شدن صاف را ارائه می دهد: دیسک توپی شکل و مکانیسم میرایی پاسخ سریع با حداقل ضربه را با ضریب مقاومت جریان ≤ 0.4 و افت فشار کم ارائه می دهد. سوم، قابلیت اطمینان بالایی را ارائه می دهد: سطوح آب بندی فلزی و ساختار جبران سایش در برابر عملیات مکرر و فرسایش رسانه مقاومت می کنند و در نتیجه عمر طولانی دارند. این شیرها برای خطوط لوله آب تغذیه دیگ بخار، خطوط لوله اصلی بخار، سیستم های میعانات و سیستم های آب در گردش مناسب هستند و معمولاً در نیروگاه های حرارتی، نیروگاه های هسته ای و واحدهای حرارت و برق ترکیبی (CHP) استفاده می شوند. آنها دریچه های کلیدی برای اطمینان از جریان یک طرفه و عملکرد ایمن تجهیزات نیروگاه هستند.
